ADJONCTION DE LA GAMME
MARITIME |
La gamme maritime 1,52 à 3,74
MHz (80 à 197 m), est obtenue après montage sur
le bloc d'accord des éléments ci-après:
|
|
Une bobine d'accord
n' 231.077.
un condensateur styroflex 1.000 pF.
un condensateur céramique 4.7 pF,
une résistance de 47000 ohms |
|
Montage |
Pour accéder
au circuit imprimé du bloc et faire le montage, procédez
comme suit
Sortir le châssis principal de l'ébénisterie.
Pour cela, enlever les organes et débrancher les connexions
nécessaires pour effectuer la manœuvre ;
- un bouchon d'alimentation (côté châssis principal),
- bouchon BF (côté châssis d'alimentation),
- indicateur d'accord à dégrafer de son support,
- fils de départ de l'interrupteur secteur (côté
transformateur d'alimentation)

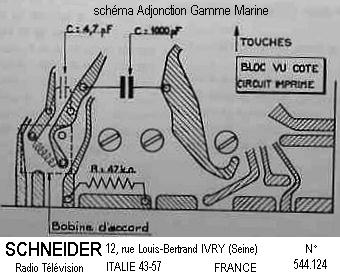

Mettre en place et souder le condensateur de 4,7 pF (côté
bobinages). Le souder et couper les extrémités des
fils.
Mettre en pince et souder le condensateur de 1.000 pF, côté
circuit imprimé, en laissant très peu dépasser
les connexions de l'autre côté.
Mettre en place la bobine n' 231.077, coté bobinages, les
trois pattes de fixation dépassant sur le côté
cuivre. Souder les deux pattes actives (en diagonale) |
Réglages
|
Après avoir remis en place
les deux bouchons et les diverses connexions, ne pas remettre
le châssis principal en ébénisterie afin
de pouvoir accéder au noyau magnétique de la bobine
- gamme maritime - Enclencher simultanément les touches
P.U et P.O.
- Mettre le potentiomètre puissance son au maximum.
- Brancher un voltmètre alternatif aux bornes de la bobine
mobile d'un des haut-parleurs.
- Injecter dans la prise d'antenne, par l'intermédiaire
d'une antenne fictive composée d'une résistance
de 200 ohms en série avec un condensateur de 100 pF,
un signal à 1,8 MHz, modulé à 400 Hz, taux
30 %.
- Rechercher le signal par la manœuvre du condensateur
variable en partant de la position C.V. a fermé (zéro
de l'échelle 0 à 100). Il se situera aux environs
de 27 sur cette échelle.
- Agir sur le noyau de la bobine d'accord pour obtenir un maximum
de déviation au voltmètre de sortie. le niveau
d'entrée étant réglé pour avoir
50 mW (0,3 V sur le haut-parleur) environ.
- Injecter un signal à 3,5 MHz et rechercher ce signal
en ouvrant le C.V.
Si la sensibilité en ce point est insuffisante,
remplacer le condensateur de 4,7 pF par un ajustable et parfaire
le réglage.
Nota : Il n'y a pas de réglage oscillateur,
la fréquence locale étant fournie par l'harmonique
2 de l'oscillateur P.O
|
|
.
|
