Registre inédit d'épaves et de mauvais fonds

Vous découvrirez ci-dessous mon travail des années 1994-1996 .

Sachez cependant qu'il existe depuis 1998 un logiciel effectuépar un officier Navigant ,
réalisé à partir de mon fichier
C'est ce fichier que je vous propose de découvrir.

Ce Logiciel est déjà gratuitement communiqué aux professionnels
de la pêche industrielle boulonnaise. Une copie m'a été offerte.


Mer du Nord - Proche atlantique

Historique

Le classement d'antan des épaves et de mauvais fonds en coordonnées decca 'n'était guère un travail intéressant à réaliser.
Dans les années 80 , l'informatique m'attira et je pus entreprendre un classement de données decca sur TO7.

Bien vite apparurent les tables traçantes vidéo , et la nécessité de convertir les données en position géographique. A cette époque , les navires de pêche découvrant des épaves et mauvais fonds communiquaient les coordonnées à la pêcherie en 'Decca' et 'Position GPS' s'ils étaient équipés de ce type de récepteur. Avec l'aide matérielle du comité des pêches de Boulogne je conçus avec l'appoint d'un PC , 2 registres , l'un en decca , l'autre en position géographique. Les six milles données en position decca furent saisies sur le récepteur decca mark21 afin d'en connaître les équivalences en position géographique. Un travail laborieux mais nécessaire , il suffit parfois d'entreprendre pour parvenir au but.

Dans un premier temps les 2 registres étaient nécessaires , puis vers 1993 , seul celui de de classement en géographique méritait d'être mis à jour. Maintenant , me voilà à la retraite et les professionnels de la pêche industrielle boulonnaise qui pouvaient profiter de ce travail , en feront désormais ce qu'ils en veulent.

Mes documents.

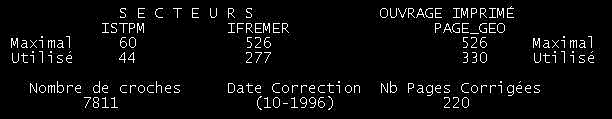

Je disposais en 1996 de 7811 données sur des zones de pêche
A la carte disponible ci-dessous en gros plan , il faut ajouter des secteurs situés à l'ouest du 18° ouest ,
(il était inutile de prévoir des zones , là ou les profondeurs excédaient 1600 mètres )
(je préserve certaines données que j'ai promis de ne pas dévoiler prématurément)

Le plateau continental atlantique s'affaisse vers les abysses environ vers les 16° ou 18° ouest . Cependant au delà , des zones de pêches sont exploitables , là ou des remontées , des bancs , permettent de chaluter.
Mes données comprennent donc ces zones au delà de la carte ci-dessous proposée (plus à l'ouest).

Amis plongeurs, les zones côtières ne sont pas fournies en positions d'épaves car j'avais fait le choix de la pêche industrielle au large.
C'est auprès d'artisans côtiers que vous pouvez glaner des informations .... et beaucoup plus précises que celles qu'éventuellement j'aurai transcris.

Je ne peux qu'offrir un lien vers épaves des côtes de France que vous connaissez probablement déjà.

' Un clic pour voir la carte zone ISTPM'

Charger en grandeur
réelle la carte_çi-dessus
carte_wb.zip

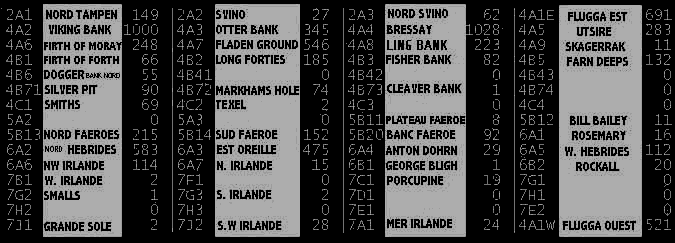

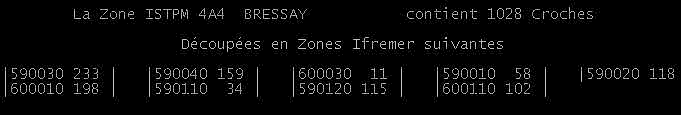

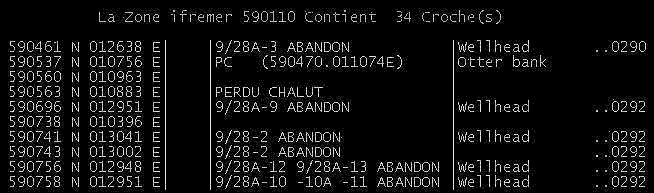

Chaque secteur ISTPM tel 4A4 comprend des zones nommées IFRemer , ainsi :

.... pour les 10 premières.

Cette méthode de classement de données me servais de tremplin pour un classement par pages ,
souvenez vous avoir vu :

Ceci signifie qu'il y avait une finalité à la méthode , celle d'imprimer un ouvrage.

Le numérotage des pages était immuable , permettant une mise à jour facile de l'ouvrage de base.

Il s'agissait d'un ouvrage de 330 pages dont certaines pages avaient parfois que très peu de 'croches'.

Je me limitai à 50 croches maximum par page , certaines pages avaient donc un numérotage A - B etc. ..

Voici d'ailleurs la 1ère page d'un sommaire en comprenant 4.



SOMMAIRE GEO  PAGE  1   (10-1996)
Nb
N°Page
IFR .ISTPM
NOM Zone ISTPM
Date Correction

. 1  . 14-A .481040.7J1 .GRANDE SOLE      .10-1996.
. 1  . 77-A .501130.7J1 .GRANDE SOLE      .10-1996.
. 8  . 78-A .501140.7J2 .SW IRLANDE       .10-1996.
. 1  . 91-A .510540.7G2 .SMALLS           .10-1995.
. 1  . 95-A .510740.7G3 .SUD IRLANDE      .10-1996.
. 1  . 96-A .510830.7G3 .SUD IRLANDE      .10-1996.
. 4  .101-A .511130.7J2 .SW IRLANDE       .10-1996.
. 1  .105-A .511330.7J2 .SW IRLANDE       .10-1996.
. 1  .107-A .511430.7J2 .SW IRLANDE       .10-1996.
. 9  .110-A .520220.4C1 .SMITHS           .05-1993.
. 1  .115-A .520530.7A1 .MER D'IRLANDE    .10-1995.
. 2  .120-A .511530.7J2 .SW IRLANDE       .10-1996.
. 1  .121-A .521530.7J2 .SW IRLANDE       .10-1996.
. 6  .126-A .521330.7J2 .SW IRLANDE       .10-1996.
. 4  .127-A .521340.7C1 .PORCUPINE        .10-1996.
. 40 .131-A .530020.4B72.MARKAMS HOLE     .10-1996.
. 23 .132-A .530110.4C1 .SMITHS           .10-1996.
. 18 .133-A .530120.4B72.MARKAMS HOLE     .07-1994.
. 37 .134-A .530210.4C1 .SMITHS           .10-1996.
. 16 .135-A .530220.4B72.MARKAMS HOLE     .10-1996.
. 2  .136-A .530310.4C2 .TEXEL            .10-1996.
. 20 .138-A .530340.7A1 .MER D'IRLANDE    .10-1996.
. 1  .144-A .530530.7A1 .MER D'IRLANDE    .05-1993.
. 2  .146-A .540330.7A1 .MER D'IRLANDE    .05-1993.
. 5  .148-A .511540.7J2 .SW IRLANDE       .10-1996.
. 1  .153-A .531240.7C1 .PORCUPINE        .10-1996.
. 4  .154-A .531330.7C1 .PORCUPINE        .10-1996.
. 7  .155-A .531340.7C1 .PORCUPINE        .10-1996.
. 52 .158-A .540010.4B71.SILVER PIT       .07-1994.
.    .158-B .540010.4B71.SILVER PIT       .07-1994.
. 1  .160-A .540030.4B5 .FARN DEEPS       .07-1994.
. 1  .161-A .540040.4B5 .FARN DEEPS       .05-1993.
. 19 .162-A .540110.4B71.SILVER PIT       .07-1994.
. 1  .163-A .540120.4B6 .DOGGER BANK NORD .origine.
. 19 .164-A .540210.4B71.SILVER PIT       .10-1995.
. 1  .166-A .540310.4B73.CLEAVER BANK     .origine.
. 2  .181-A .541030.7B1 .OUEST IRLANDE    .10-1996.
. 14 .182-A .541040.6A6 .NW IRLANDE       .10-1996.
. 1  .185-A .541230.7C1 .PORCUPINE        .10-1996.
. 2  .187-A .541330.7C1 .PORCUPINE        .10-1996.
. 12 .192-A .550020.4B6 .DOGGER BANK NORD .origine.
. 30 .193-A .550030.4B5 .FARN DEEPS       .origine.
. 78 .194-A .550040.4B5 .FARN DEEPS       .10-1996.
.    .194-B .550040.4B5 .FARN DEEPS       .10-1996.
. 36 .195-A .550110.4B6 .DOGGER BANK NORD .10-1996.
. 3  .196-A .550120.4B6 .DOGGER BANK NORD .05-1993.
. 9  .197-A .550130.4B5 .FARN DEEPS       .origine.
. 13 .198-A .550140.4B5 .FARN DEEPS       .origine.
. 1  .199-A .550210.4B6 .DOGGER BANK NORD .origine.
. 2  .202-A .550320.4B6 .DOGGER BANK NORD .10-1995.
. 9  .212-A .550840.6A7 .NORD IRLANDE     .10-1996.
. 1  .214-A .550740.6A7 .NORD IRLANDE     .05-1993.
. 17 .217-A .550930.6A6 .NW IRLANDE       .10-1996.
. 46 .218-A .550940.6A6 .NW IRLANDE       .10-1996.
. 4  .219-A .551030.6A6 .NW IRLANDE       .10-1996.
. 1  .226-A .551340.6B2 .ROCKALL          .10-1996.
. 19 .229-A .560010.4B2 .LONG FORTIES     .10-1996.
. 11 .230-A .560020.4B2 .LONG FORTIES     .origine.
. 10 .231-A .560030.4B2 .LONG FORTIES     .origine.
. 3  .232-A .560040.4B2 .LONG FORTIES     .origine.
. 1  .233-A .560110.4B2 .LONG FORTIES     .origine.
. 21 .234-A .560120.4B2 .LONG FORTIES     .10-1996.
. 36 .235-A .560130.4B1 .FIRTH OF FORTH   .10-1996.
. 6  .236-A .560140.4B2 .LONG FORTIES     .10-1996.
. 36 .237-A .560210.4B3 .FISHER BANK      .10-1996.
. 6  .238-A .560220.4B3 .FISHER BANK      .10-1996.
. 20 .241-A .560310.4B3 .FISHER BANK      .10-1996.
. 3  .253-A .560730.6A7 .NORD IRLANDE     .10-1995.
. 3  .254-A .560740.6A5 .OUEST HEBRIDES   .10-1996.
. 2  .255-A .560830.6A7 .NORD IRLANDE     .10-1995.
. 2  .256-A .560840.6A5 .OUEST HEBRIDES   .07-1994.
. 20 .257-A .560930.6A6 .NW IRLANDE       .10-1996.
. 4  .258-A .560940.6A5 .OUEST HEBRIDES   .10-1996.
. 13 .259-A .561030.6A6 .NW IRLANDE       .10-1996.
. 62 .269-A .570010.4B2 .LONG FORTIES     .10-1995.
.    .269-B .570010.4B2 .LONG FORTIES     .10-1995.
. 61 .270-A .570020.4A7 .FLADEN GROUND    .10-1996.
.    .270-B .570020.4A7 .FLADEN GROUND    .10-1996.
. 26 .271-A .570030.4B2 .LONG FORTIES     .07-1994.
. 4  .272-A .570040.4A7 .FLADEN GROUND    .10-1995.
. 31 .273-A .570110.4B2 .LONG FORTIES     .07-1994.
. 93 .274-A .570120.4A7 .FLADEN GROUND    .10-1996.
.    .274-B .570120.4A7 .FLADEN GROUND    .10-1996.
. 24 .275-A .570130.4B1 .FIRTH OF FORTH   .07-1994.
. 20 .277-A .570210.4B3 .FISHER BANK      .10-1996.
. 2  .278-A .570220.4A8 .LING BANK        .origine.

Télécharger 4 Pages du Sommaire Registre
(Zip de 13 K°)

Ainsi ci-dessous la page 233-A affectant le secteur 560110 ifremer
appartenait à la zone ISTPM 4B2 et ne contenait qu'une seule croche
. 1 .233-A .560110.4B2 .LONG FORTIES .origine.

Par contre ci-dessous 194 affectait le secteur 550040 ifremer
et appartenait à la zone ISTPM 4B5 , contenant 78 croches et 2 pages
50 croches (maxi par page) pour page 194-A et 78-50=28 pour 194-B

. 78 .194-A .550040.4B5 .FARN DEEPS .10-1996.
....... 194-B .550040.4B5 .FARN DEEPS .10-1996.

Voici comment se présentait la page 131-A

Geo ( 530020   4B72 ) PAGE 131-A
COPYRIGHT P.PAINSET  (CORR  10-1996)

(MARKAMS HOLE)
5333346N 005027 E|    |TP10                      |Info rig       ..0391|
5333366N 005143 E|    |TP11                      |Info rig       ..0391|
5333376N 004929 E|    |TP8                       |Info rig       ..0391|
5333386N 004949 E|    |TP9                       |Info rig       ..0391|
5333406N 005220 E|    |TP12                      |Info rig       ..0391|
5333426N 005243 E|    |START PIPELINE B10        |Info rig       ..0391|
5333715N 005271 E|    |47/15A-4                  |Wellhead       ..0290|
5334406N 004737 E|    |TP7                       |Info rig       ..0391|
5336416N 004326 E|    |END PIPELINE A10          |Info rig       ..0391|
5336685N 004328 E|    |47/14A-1                  |Wellhead       ..0290|
5336685N 004343 E|    |47/14A-7 (ABANDONNEE)     |Wellhead       ..0891|
5337236N 004727 E|    |END OF PIPELINE A20       |Info rig       ..0391|
5337335N 003925 E|    |47/14A-8                  |Wellhead       ..0290|
5338446N 003613 E|    |START PIPELINE C10        |Info rig       ..0391|
533893 N 002907 E|    |                          |                     |
5340336N 003903 E|    |47/9A-8                   |Wellhead       ..0895|
534057 N 002958 E|    |                          |                     |
534309 N 003391 E|    |                          |                     |
534414 N 002767 E|    |                          |                     |
5345415N 004228 E|    |47/9B-6                   |Wellhead       ..0290|
5346655N 003800 E|    |47/9B-5A                  |Wellhead       ..0290|
5348585N 003073 E|    |47/8-2                    |Wellhead       ..0290|
5349705N 002723 E|    |47/8-1                    |Wellhead       ..0293|
535142 N 002268 E|    |INCERTITUDE               |                     |
535160 N 001248 E|    |                          |                     |
5352436N 002354 E|    |47/02-1 ABANDONNE         |               150693|
5353095N 002901 E|    |47/3E-8                   |Wellhead       ..0294|
5353816N 002721 E|    |47/3E-9                   |Wellhead       ..0295|
5354285N 002415 E|    |47/3A-B PW 0191           |Info rig       300191|
535468 N 002484 E|  42|                          |                     |
535545 N 001267 E|    |                          |                     |
535620 N 002539 E|    |TETE                      |                     |
535660 N 002297 E|    |TETE                      |                     |
535786 N 002080 E|    |CROCHE                    |                     |
535819 N 002438 E|    |                          |                     |
535851 N 002481 E|    |                          |                     |
535861 N 002233 E|    |                          |                     |
5359575N 004603 E|    |47/4B-5                   |Wellhead       ..0293|
535975 N 002355 E|    |                          |                     |
535975 N 002596 E|    |                          |                     |

Évidemment la base de données etait plus compacte

501130501879 N 111657 W 930EPAVE                                   ....937J1

Se lit Epave sonde 930 métres par 50°18'79" N 11°16'57" W
Zone de classement 501130 Date d'origine En 1993 Secteur ISTPM  7J1
501130501879 N 111657 W 930EPAVE                                   ....937J1
501140503066 N 111355 W1014CORAIL A POIL                           ....937J2
501140503096 N 111661 W1100PERDU CHALUT                            ....937J2
501140504030 N 112442 W    PC 2 PL APPROX EN VIRANT                ..08937J2
501140504119 N 111237 W1080PERDU CHALUT                            ....937J2
501140505427 N 112782 W1078CABLE CASSE A PIC                       ..02927J2
501140505829 N 113311 W1240PERDU CHALUT                            ....937J2
501140505853 N 113305 W1240PC 1 PLANCHE CABLE CASSE                1312927J2
501140505928 N 113533 W    REMONTEE DE 100 METRES                  2708927J2
510740514812 N 070718 W  73PERDU CHALUT              ...           3003907G3
510830511961 N 080590 W    48/25-3                   Wellhead      ..02967G3
511130510120 N 113920 W1300SOULEVE BOUT CARCASSE AVS               ..08937J2
5111305112.. N 1145.. W1290CORAIL >5108/1144 /1350M                2608927J2
5111305112.. N 1147.. W13501290M 5108/1144W MAUVAIS                2608927J2
511130511236 N 114583 W12201H CROC MORCEAU FERRAILLE               ..08927J2
520220525401 N 024510 E    53/4A-9                   Wellhead      ..02914C1
520220525493 N 023573 E    53/3C-3                   Wellhead      1802934C1
520220525662 N 021085 E    53/1A-5                   Wellhead      ..02904C1
520220525821 N 021388 E    53/2-7                    Wellhead      ..02904C1
520220525851 N 025600 E    53/5A-3                   Wellhead      ..02904C1
520220525911 N 024420 E    53/4A-4 ABANDONNE         Wellhead      ..02904C1
520220525915 N 021882 E    53/2-2                    Wellhead      ..02924C1
520220525986 N 024100 E    53/4A-5                   Wellhead      ..02904C1
520220525992 N 021336 E    53/2-1                    Wellhead      ..02924C1
520530521483 N 054317 W    PC (1B/ C3770 J7740)      ...           ..06957A1
511530510697 N 150087 W13005H DESSUS AVS LEGERES                   ..08937J2
511530512340 N 150276 W    PC 2 PLANCHES EN VIRANT                 ..11937J2
521530521107 N 150126 W1275PC 1200 M CABLE           N.D du salut  2803937J2
521330520984 N 135676 W    ETALE DUR POIDS LOURDS                        7J2
521330521249 N 135396 W    POIDS LOURDS LARGUE                           7J2
521330521556 N 133812 W    DUR ETALE AU CROC 1H S/AV                     7J2
521330522641 N 131754 W    A POIL                                        7J2
521330522644 N 131678 W    TRES GRAVE                                    7J2

Les dates , parfois précises , attestent la présence de navires à certaines périodes de l'année.
Ce recueil est en quelque sorte un agenda ,
car les professionnels ont pour habitude de fréquenter des zones poissonneuses

Pour en terminer je propose le chargement des pages du secteur 4A4 contenant le plus de croches

Charger croches_4a4.zip

Copyright ©2002  Tous droits réservés.
